1、蒸汽噴射器的工作原理及結構

    蒸汽噴射器是提高低壓蒸汽壓力的專用設備。其原理是借助高壓蒸汽（工作蒸汽）噴射產生的高速氣流將低壓蒸汽壓力和溫度提高，從而使低壓蒸汽的壓力和溫度提高到生產工藝要求的指標，達到節能目的。

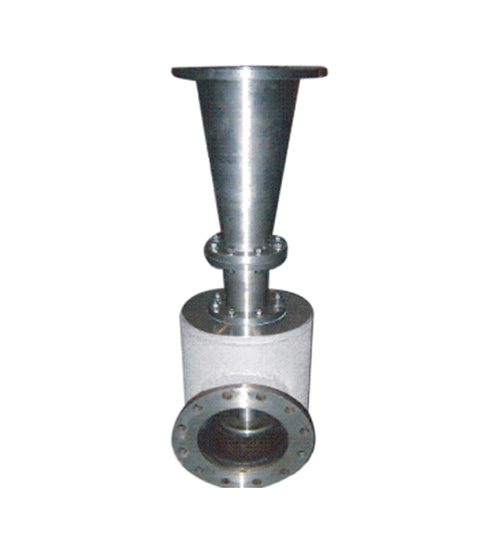

蒸汽噴射器實物圖

蒸汽噴射器實物圖

2、蒸汽噴射器的用途

    蒸汽噴射器可用于以下幾方面：

    低壓蒸汽升壓再利用：某些企業同時使用幾種不同壓力的蒸汽，而熱源又不能全部滿足，這時可用蒸汽噴射器將部分低壓蒸汽升壓，以滿足工業生產的需要。

    設備排汽循環再利用：某些使用蒸汽的設備，由于其排汽壓力低，不能再利用?？捎谜羝麌娚淦鲗⑴牌龎汉蟛⑷牍┢芫W(wǎng)，可實現排汽循環再利用。

    閃蒸汽的回收利用：凝結水進入閃蒸罐后產生的閃蒸汽，由蒸汽噴射器吸走并將其升壓，供給生產或生活使用。

3、蒸汽噴射器的優點

     蒸汽噴射器具有如下優點：

    結構簡單、無轉動部件、因而壽命長、運行可靠、安裝、操作方便、維修容易。

    可調噴嘴蒸汽噴射器（zhuanli技術ZL201010186622.X）具備自動調節功能，在變工況下可保證出口壓力穩定，具有較高的效率。

    節能效果顯著。

4、蒸汽噴射器的主要性能指標及參數

    蒸汽噴射器的性能指標是引射系數。引射系數μ=吸入蒸汽流量/工作蒸汽流量；引射系數的數值與蒸汽噴射器的主要參數有關。

    主要參數膨脹比=PP/PH；壓縮比= PC/PH；

    PP—工作蒸汽壓力     PH—引射蒸汽壓力     PC—混合蒸汽壓力

    蒸汽噴射器的結構尺寸需根據用戶的蒸汽參數單獨進行設計制造。

5、蒸汽噴射器的型號編制

蒸汽噴射器型號

ZP蒸汽噴射器的簡稱，①引射蒸汽壓力，②引射蒸汽流量，③工作蒸汽壓力

6、蒸汽噴射器的安裝及使用注意事項

   6.1 按設備安裝圖紙正確安裝各部件，并緊固各標準件。

   6.2 開機前先用蒸汽預熱管道及蒸汽噴射器，先依次開出口混合蒸汽閥門和工作蒸汽閥門，然后開引射蒸汽閥門。

   6.3停機時，應先關閉引射蒸汽閥門，再依次關閉工作蒸汽閥門和出口混合蒸汽閥門。

7、蒸汽噴射器的訂貨需知

   簽訂合同時應提供下列相關工藝參數，

        工作蒸汽壓力、溫度、流量范圍；

        引射蒸汽壓力、溫度、流量范圍；

        混合出口壓力、溫度、流量范圍。

   注明控制方式：手動或自動控制。
